電能質量系列

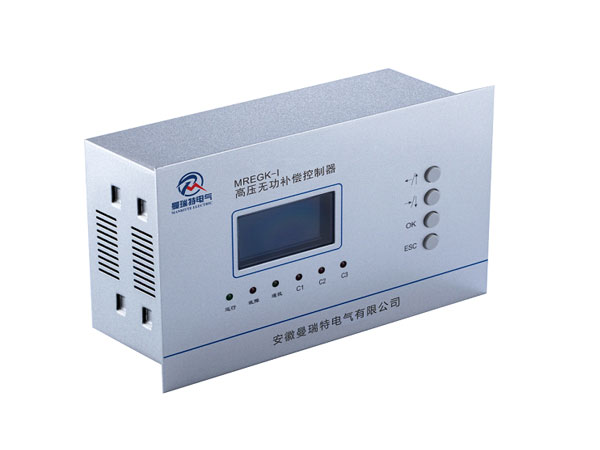

MREGK高壓無功補償智能控制單元
產品簡介 / Introduction功能特點： 可廣泛應用于高壓無功補償控制 全中文界面顯示 電壓、電流、有功功率、無功功率、功率因數實時監測 電容器組三相電流實時檢測與報警。包括過流報警、過流速斷報警 多種報警功能。如過壓報警、欠壓報警、諧波越限報警、電容器組過流報警、電容器組過流速斷報警、電容器組缺相故障報警、電容器組拒動故障報警等 記錄統計、存儲、刪除、查閱功能。包括整點數據、所有報警類型及時間標簽、電容器組故障及時間標簽等。 電容器組狀態顯示功能 電容器組故障遠程解鎖功能 三路開入量端口 三路電容六路輸出控制端口 六路無觸點報警輸出 采用通用MODBUS協議 RS485通訊功能，GPRS遠程通訊功能 手動調試功能 采用先進的電容投切控制理論，具有多種投切控制策略供選擇。包括按電壓和無功投切、按功率因數投切、按電壓投切、按時間投切、按時間和電壓投切等 配套后臺監控軟件?？蓪崿F(xiàn)“四遙”功能產品簡介：6300型高壓無功補償控制器，以32位高性能芯片為核心，采用高性能計量芯片雙核技術。技術參數可自由配置，使用范圍廣泛。抗電磁干擾能力強，保護功能齊全，可測量顯示電壓、電流、有功功率、無功功率及功率因數，同時對電容器組實時檢測。具有多種記錄統計、存儲、刪除、查閱功能。采用大屏幕藍底液晶，純中文操作界面，具有通用MODBUS協議的RS485通訊接口及上位機軟件。可實現“四遙”功能。本系列高壓綜合測控系統可根據電壓和無功功率、功率因數或者時間控制多組并聯電容補償裝置投切，達到提高功率因數、降低線損、改善電壓質量的目的。投切理論介紹： 對同容量電容，按無功容量決定投切，按動作次數的多少選取電容實行均衡投切 對不同容量電容，按無功量大小自動選擇匹配電容逐個投入和切除并兼顧動作次數，不會出現投切振蕩 對既有不同容量電容，又有等容量電容情況，可先按無功量大小自動選擇匹配電容容量，再根據動作次數對等容電容實行均衡投切。可以實現電容組合投切，以最少的電容組數實現最佳的電容控制。例如三組電容可產生七種電容量?？刂聘_，無功補償一次到位，減少成套裝置的成本和空間 對電容容量比值關系無限制。可以按照任意指定次序?qū)Φ热莼虿坏热蓦娙葸M行投切 可任意撤出停運的電容而不影響控制工作原理：1、當電壓、或功率因數、或運行時間處于預先設定的投切范圍時，控制器使高壓真空接觸器合閘，將電容器組投入運行。當電壓、功率因數、運行時間處于切除范圍時，控制器使高壓真空接觸器分閘，將電容器組退出運行。從而實現電容器的自動投切，達到提高功率因數、改善電壓質量的目的，同時防止無功倒送。2、當電壓高于過電壓保護值（一般1.1～1.3Un）并達到設定時間（一般20～30s）時，控制器使高壓真空接觸器跳閘，電容器退出運行。在設定時間內，電壓恢復正常，接觸器不跳閘。接觸器跳閘后，當電壓恢復正常時，控制器恢復正常工作。3、因電容器本身故障使電流超過過流保護值（1.4～1.5IN）時，控制器使高壓真空接觸器跳閘，電容器退出運行；當電容器擊穿相與中性點短路使電流超過過流速斷保護值，控制器使高壓真空接觸器跳閘，同時控制器自行閉鎖。4、當電壓降到欠壓值（一般0.6UN）以下及斷電時，高壓真空接觸器跳閘。當電壓恢復正常時，控制器恢復正常工作。報警功能： 欠壓報警：當電壓低于欠壓門限，持續時間達到欠壓延時后，切除電容器并報警燈亮；當電壓恢復正常后，控制器自動進入正?？刂?/span> 過壓報警：當電壓高于過壓門限，持續時間達到過壓延時后，切除電容器并報警燈亮；當電壓恢復正常后，控制器自動進入正常控制 過流報警：當電容器電流高于過流門限，持續時間達到過流延時后，報警燈亮，切除電容器，并且退出該路控制，重啟控制器保持報警狀態。要清除過流報警，需進入電容解鎖界面按動“解鎖”清除 過流速斷報警：當電容器電流高于過流速斷門限，持續時間達到過流延時后，報警燈亮，切除電容器，并且退出該路控制，重啟控制器保持報警狀態。要清除過流速斷報警，需進入電容解鎖界面按動“解鎖”清除 拒動報警：電容器合閘后，輸入的投切開關位置信號處于斷開狀態，或者電容器在分閘位置，輸入的投切開關位置信號處于閉合狀態，持續時間達到拒動延時后，報警燈亮，切除電容器，并且退出該路控制，重啟控制器清除報警狀態。要清除拒動報警，需進入電容解鎖界面按動“解鎖”清除 缺相報警：當電容器在合閘后，三相電流中任一相為零，持續時間達到斷相延時后，報警燈亮，切除電容器，并且退出該路控制，重啟控制器保持報警狀態。要清除斷相報警，需進入電容解鎖界面按動“解鎖”清除。 - 電能質量系列
